    酒精回收塔

    项目分类 ： 其他设备系列

    概述 : 酒精回收塔装置采用高效的陶瓷制波纹填料。蒸馏塔体采用不锈钢制作，从而防止了铁屑堵塞填料的现象，延长了装置的使用期限。
    • 产品详情
    • 图片集锦
    • 相关工程
    • 动画演示
    • 应用案例

        本装置适用于制药、食品、轻工、化工等行业的稀酒精回收。也适用于甲醇等其他溶媒的蒸馏。本装置根据用户的要求，可将30°左右的稀酒精蒸馏至90～95°酒精。如果成品的酒精度要求很高，可加大回流比，但产量则相应降低。
      设备结构特性和技术性能
        本装置采用高效的陶瓷制波纹填料。蒸馏塔体采用不锈钢制作，从而防止了铁屑堵塞填料的现象，延长了装置的使用期限。本装置中凡接触酒精的设备部份如冷凝器、稳压罐、冷却蛇管等均采用不锈钢，以确保成品酒精不被污染。W型之蒸馏釜采用可拆式U型加热管，在检修时可将U型加热管移出釜外，便于对加热管外壁及蒸馏釜内壁进行清洗。
        ZW型则省去间接加热蒸馏釜。冷凝器采用列管式换热器，也可根据用户要求供应螺旋板式换热器，冷却器采用盘管式冷却器，采用盘管式冷却器并配套供应稳压罐和比重测定器。
      装置组成

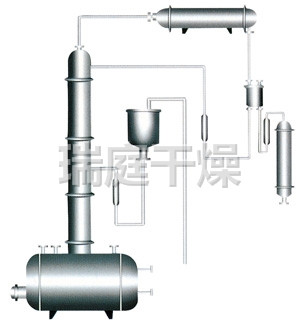

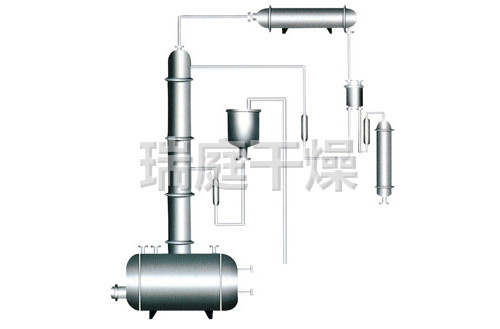

        W型有五种规格，每种规格均包括相应配置的蒸馏塔、蒸馏釜、冷凝器、冷却器、稳压罐、比重测定器。其中W-200、W-300型蒸馏塔直接安装在蒸馏釜上。W-400、W-500、W-600型蒸馏塔与蒸馏釜分别安装。
        ZW型有ZW-200、ZW-300两种规格，每种规格包括相应配套的预热器、蒸馏塔、冷凝器、冷却器、稳压罐、比重测定器。
        其他辅助设备和仪表如：计量罐、贮罐、输送泵、转子流量计、温度指示仪表等用户自备，我厂也可按用户要求另行加工或代为订购供应。
      技术参数
      ◎进料浓度：30%～80%
      ◎出料浓度：90%～95%
      ◎回流比：R=13（根据进出料浓度而定）
      ◎残液排放含醇浓度：W型≤3%、ZW≤1%
      ◎生产能力(kg/h): 见右表

      型号塔径
      （mm）      		30%～40%进料的生产能力60%～80%进料的生产能力
      90%95%90%95%
      W-200Φ20035264536
      W-300Φ300806110080
      W-400Φ400150120180140
      W-500Φ500230185275220
      W-600Φ600335270400320
      ZW-200Φ200956011080
      ZW-300Φ300200120240165
