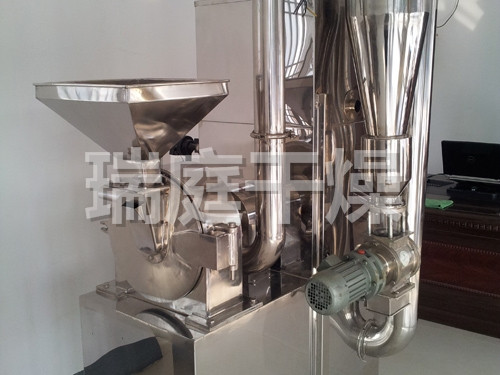

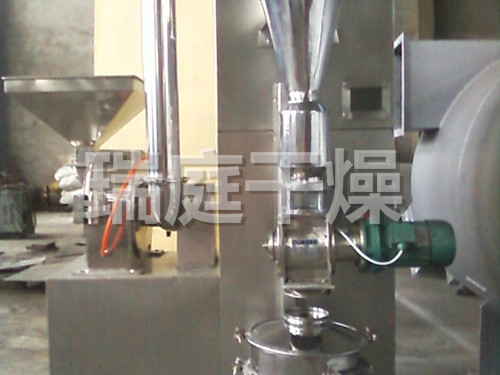

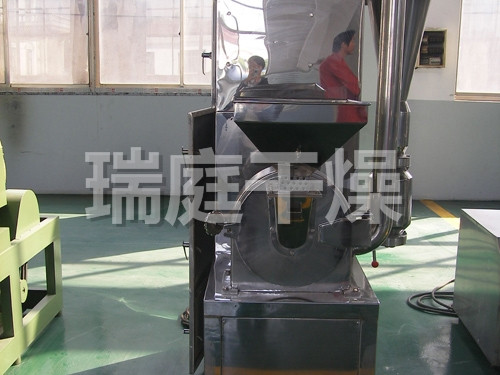

    WFS中草药粉碎机

    项目分类 : 粉碎设备系列

    概述 : WFS中草药粉碎机具有技术性能稳定、产量高、外形美观。适用范围广等特点。本机对于粉碎干燥纤维性物料具有较理想的效果。
    • 产品详情
    • 图片集锦
    • 相关工程
    • 动画演示
    • 应用案例
      一、概况:
            WFS系列粉碎机组纯属新设计的新产品,该机集微粉碎机、高效粉碎机、万能粉碎机之优点而组合起来的新颖的中草药粉碎机、内部结构紧凑,拆装方便,低装方便,低能耗、高效率,外形美观大方是中草药粉碎的理想新产品。

      二、结构及工作原理:

      1、WFS系列粉碎机主要结构:由加料部份粉碎系统、分选系统、采料除尘及引风系统组,驱动装置主机有粉碎箱、加料斗、动刀、齿圈分级筛选组成,采料由管道、旋风分离器、关料桶或关风机组成,除尘有布袋、吸风机等。

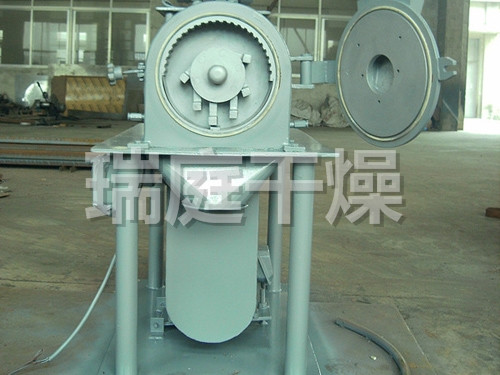

      2、工作原理:粉碎室内部是有多齿式片刀、外圈有逆齿形齿圈与动力相对应,当物料通过加料斗、下料口进入粉碎室后,由动力在驱动源作用下高速运转,物料在定刀中进行剪切与撞击而达到长纤维粉碎目的。在粉碎室内的后部是筛选部份,粉碎室物料在粉碎过程中由于引风机作用下,粉碎后的物料向筛选移动进行筛选,细料可随气流通过筛网,粗料被分级括驱回粉碎室重新粉碎。
             筛后的物料通过管道进入旋风分离后进行采集,余尘进入布袋过滤进行第二次采集。

      三、技术参数 :


      型号 粉碎电机(kw) 出料细度(mesh) 生产能力(kg/h) 主轴转速(r/min) 进料细度(mm)
      WFS20 5.5 60-280 10-50 4000 <12
      WFS30 7.5 60-280 30-120 4500 <12
      WFS40 11 20-200 50-180 4000 <15
