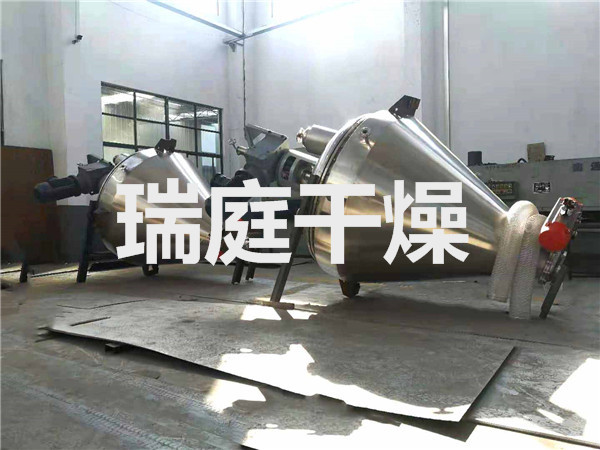

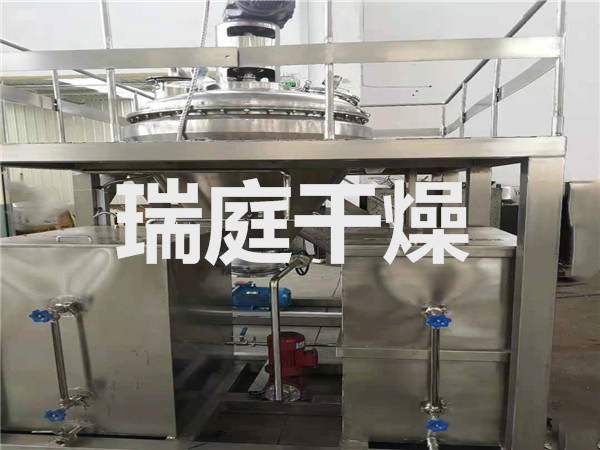

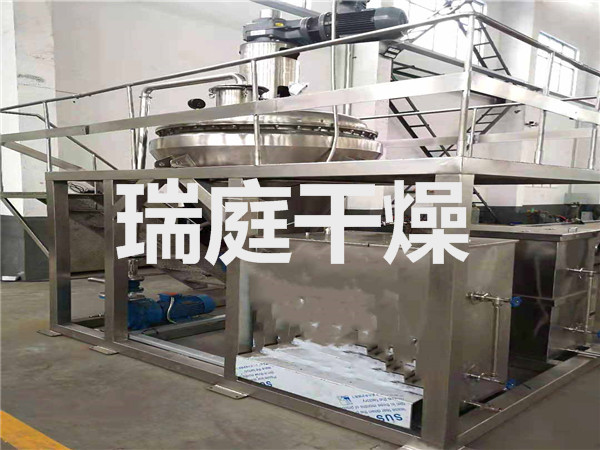

锥形结晶过滤洗涤干燥一体机

目前，我国化工采用离心机、板框式过滤器、抽真空过滤器等设备对材料进行过滤分离。这些设备多数功能单一，劳动强度大，操作中物料损失大，更值得关注的是，这些设备一般是开放的操作，容易对环境造成污染和危害操作者的健康。干燥设备的使用也存在一些问题，比较突出的是溶剂不能完全回收和粉尘采集装置不足，一些生产企业采用露天干燥方式，既不利于经济，也不利于环境，影响产品质量，必须尽快改善。

过滤洗涤干燥机（业内俗称“三合一”）能实现物料的过滤、洗涤、干燥、灭菌、卸料等连续工艺过程，其操作方式属于分批式操作（间歇操作），广泛应用于制药、食品、农药、化工等领域，可以避免物料在转移过程中可能引起的物料损失、污染及环境污染。现有三合一的结构是平板式，但是在长期生产使用中发现一些缺陷，例如：圆形平底过滤面积小；侧面出料，导致出料不彻底；干燥效果不理想，干燥过程中的物料翻动小，换热效率低，干燥效果受限制等。

为克服上述机组和设备存在的问题和不足，满足化工向高品质、高附加价值、多品种、小批量的转变，我公司进行了大量的设计研究开发，终于开发出集过滤、清洗、干燥为一体的多功能锥形结晶过滤洗涤干燥－体机，实现了装备技术性能的大幅改善，从结构设计应用该设备具有过滤、洗涤、干燥三个主要功能，还兼有反应、萃取、结晶、浓缩、蒸发、混合、破碎等多项功能，属于改进型多功能设备。

锥形结晶过滤洗涤干燥一体机 工作原理

新型结晶过滤洗涤干燥一体机为筒锥式结构，在圆筒体和下部锥体上设置有加热夹套，可对物料进行加热或冷却，在多功能机内部设置有空心轴和变角度变导程空心螺旋搅拌装置搅拌，对物料进行搅拌和提升，在出料时推出物料。在下部锥体内设置有结构较为复杂的圆锥形过滤装置，在设备底部有特殊设计的无死角快开出料装置或无死角气动出料球阀。

在结晶阶段，物料从顶部加入，独特的搅拌结构可使物料在机内得到均匀的搅拌，并通过筒体夹套、锥体夹套及空心轴、空心螺旋叶的同时加热或冷却，使物料在机内充分结晶。在过滤阶段，本机可使物料在机内通过加压或抽真空过滤滤干，并加入洗涤液，使物料在机内进行多次自动再浆洗涤，达到洗涤要求后再压干。在干燥阶段，筒体夹套、锥体夹套、空心轴、空心螺带同时对物料进行加热并在顶部抽真空，对物料进行真空密闭低温干燥，干燥后自动密闭出料。

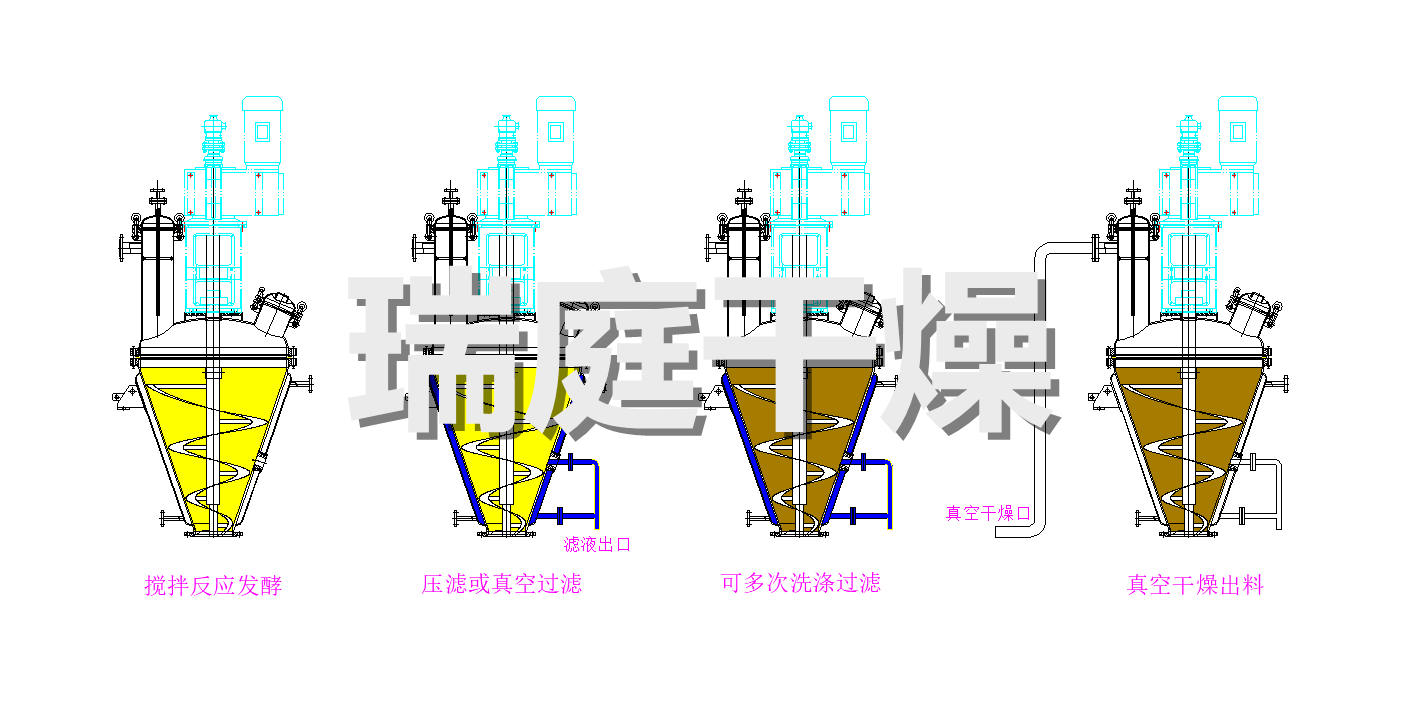

锥形结晶过滤洗涤干燥一体机工艺流程

（1）搅拌反应

将需要进行反应的物料（固液、液液或气液）从设备顶部加料口加入，启动电机及减速机，使空心轴和空心螺带按顺时针方向旋转（从顶部往下看），这时独特的搅拌结构可使物料在机内充分搅拌并充分反应。在反应过程中如要对物料进行加热或冷却，可在筒体和锥体夹套中以及空心轴和空心螺带中通入热媒或冷媒。热媒或冷媒不断循环，即可完成对物料加热或冷却，满足反应所需的工艺条件。

（2）压滤或真空过滤

反应结束，打开下部滤液出口，在设备内通入压缩空气或氮气等气体，对经过反应的固液混合物进行加压过滤，直到把机内物料压干。也可在滤液出口抽真空，对物料进行真空过滤，直到把滤液抽干为止。过滤时可使空心轴和空心螺带按顺时针方向旋转从顶部往下看），对物料进行提升，并使空心螺带在旋转时限制滤饼层的厚度，使物料在薄的滤饼层条件下进行过滤，以提高过滤速率。对于易过滤的物，过滤时可不搅拌，直接把物料滤干。

（3）可多次洗涤过滤

有些物料过滤完以后，还要进行多次洗涤。反应过滤干燥多功能机用于对物料的反复多次洗涤是理想的设备。物料在机内压干后，可在顶部洗涤液入口加入洗涤液，然后通过空心轴和空心螺带的搅拌，对滤饼进行均匀再浆，再浆搅拌均匀后再把物料压干。若洗涤一次不够，可进行多次洗涤，这时重复上述步骤多次即可，操作方便，劳动强度极低。

以上述方法对物料进行洗涤，我们称之为间歇洗涤法。由于每次是把物料压干后再加洗涤液进行洗涤，因而操作时虽然开关阀门次数多一点，但用的洗涤液较少。该机也可对物料进行连续洗涤，即把洗涤液用泵或其它方法连续压入，利用洗涤液的压力进行过滤，空心轴和空心螺带则不断地搅拌，滤液从滤液出口连续排出，直至达到洗涤要求为止，zu后再把滤饼压干。这种连续洗涤的方法，一般比间歇洗涤用的洗涤液量要多，但操作更方便

（4）真空干燥出料

过滤或洗涤过滤压干的滤饼存留在机内，这时在筒体夹套、锥体夹套和空心轴、空心螺带内通入热媒，对物料进行加热，同时空心轴和空心螺带仍以顺时针方向旋转（从顶部往下看），对物料进行向上提升并充分搅拌，而在设备的顶部则进行抽真空，使物料在机内进行真空密闭干燥。由于除夹套加热以外，还有空心轴和空心螺带从内部加热，再加上是在抽真空条件下进行干燥，因而干燥效率很高。

干燥结束，打开设备下部的快开出料口，使空心轴和空心螺带按逆时针方向旋转（从顶部往下看），机内干燥好的物料将自动被推向出料口。至此，一报物料的反应、过滤、洗涤和干燥过程结束。

锥形结晶过滤洗涤干燥一体机技术优势

（1）一机多用，可在一台机内完成反应、萃取、过滤反复多次过滤洗涤、干燥等多种操作，并直接得到成品。

（2）操作弹性大，能通过调整过滤压差、转速、螺旋挤压导程等调节操作周期，使之适应工艺条件的变化。

（3）该机可在过滤介质表面形成很薄的滤饼或者在无滤饼条件下进行过滤，单位过滤面积上的过滤速率很高，因此设备小而紧凑。

（4）全封闭系统，操作环境相当好，特别适用于处理有毒、易燃、易爆的危险产品及不允许有污染的鲜美食品生物制品药品等。

（5）既能浓缩，又能过滤。特别是需要对物料进行洗涤时，可先对物料进行浓缩，并在悬浮状态下行彻底地洗涤，zu后再压滤，这样可减少物料的搬运，减少浪费，洗涤时不用再浆，加工出来的产品质量很高。

（6）可用于反应、过滤、干燥三种操作，使三个单元设备的作用在这一台设备上完成，从而使设备成本占地面积劳动强度、能耗等都大大降低。

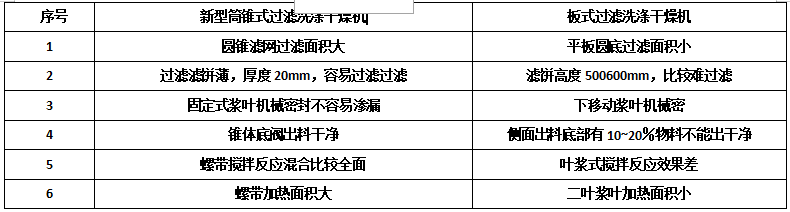

（7）该机的动力消耗低，挤出滤饼一般比平板式三合一水分低，操作亦方便。

锥形结晶过滤洗涤干燥一体机技术参数表
